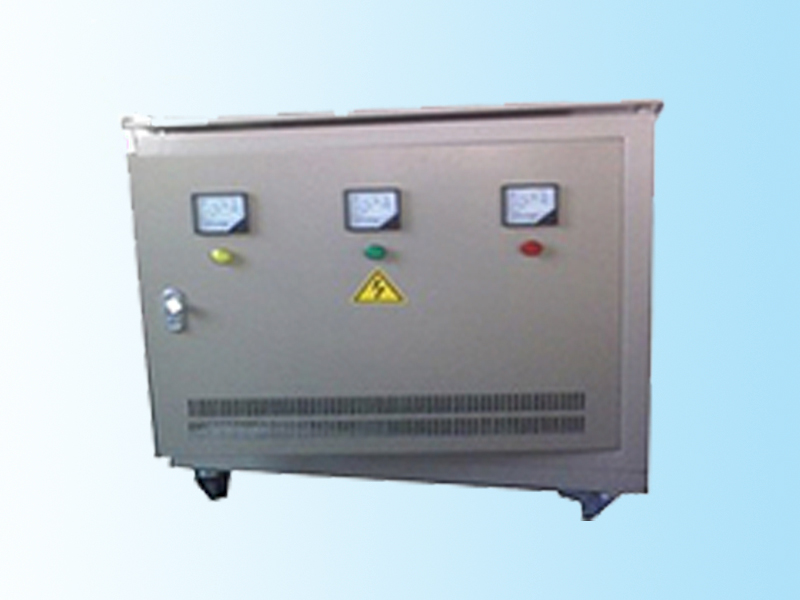

SG、ZSG系列 干式變壓器

變壓器部位

溫升限值K

測量方法

項 目

允許偏差(%)

線圈

B

80

電阻法

空載損耗

+15

F

100

負載損耗

+15

鐵芯及結構零件表面

最大不得超過接觸絕緣材料的允許溫升

溫度計法或熱電偶法

總損耗

+10

絕緣水平： 變壓器能承受規定的工頻試驗電壓，歷時1min不擊穿，不閃絡。 倍頻倍壓持續1min。 變壓器性能允許偏差不超過表中規定。

空載電流

+30

阻抗電壓

±10

變壓比

±0.5

直流電阻不平衡率

線

2

相

4

注：如果三相變壓器的直流電阻不平衡由于線材、結構原因超過表2規定時應在出廠試驗記錄中寫出實測值并注明引起誤差的原因。

規 格

變壓器尺寸(cm)

外殼尺寸(cm)

重量(kg)

規 格

變壓器尺寸(cm)

外殼尺寸(cm)

重量(kg)

SCB-10KVA

52×42×52

70×35×77

115

SCB-150KVA

85×37×68

120×65×115

750

SCB-15KVA

52×42×52

70×35×77

165

SCB-180KVA

95×45×83

120×65×115

930

SCB-20KVA

55×28×65

80×40×87

176

SCB-200KVA

95×45×83

120×65×115

1080

SCB-30KVA

55×28×65

80×40×87

200

SCB-250KVA

95×45×83

120×65×115

1180

SCB-40KVA

60×26×38

80×40×87

245

SCB-300KVA

105×45×95

120×70×125

1450

SCB-50KVA

60×26×38

80×40×87

270

SCB-320KVA

105×45×95

130×50×135

1700

SCB-60KVA

65×30×45

90×50×95

330

SCB-350KVA

105×45×95

130×50×135

1950

SCB-70KVA

65×30×45

90×50×95

360

SCB-400KVA

115×55×105

140×60×145

2150

SCB-80KVA

75×35×68

100×50×105

430

SCB-450KVA

115×55×105

140×60×145

2450

SCB-100KVA

75×35×68

100×50×105

500

SCB-500KVA

120×60×115

145×65×150

2700

SCB-120KVA

75×35×68

100×50×105

580

SCB-630KVA

120×60×115

145×65×150

2950

規 格

變壓器尺寸(cm)

外殼尺寸(cm)

重量(kg)

規 格

變壓器尺寸(cm)

外殼尺寸(cm)

重量(kg)

ZSCB-5KVA

25×12×20

40×20×25

41

ZSCB-120KVA

70×32×66

100×50×105

465

ZSCB-8KVA

30×14×25

45×25×30

55

ZSCB-150KVA

70×32×67

100×50×105

600

ZSCB-10KVA

42×21×42

60×32×65

105

ZSCB-180KVA

75×35×68

100×50×105

745

ZSCB-15KVA

42×21×42

60×32×65

120

ZSCB-200KVA

75×35×68

100×50×105

865

ZSCB-20KVA

42×21×42

60×32×65

140

ZSCB-250KVA

75×35×68

100×50×105

945

ZSCB-30KVA

52×24×52

70×35×77

180

ZSCB-300KVA

85×37×68

120×65×115

1160

ZSCB-40KVA

52×24×52

70×35×77

230

ZSCB-320KVA

85×37×68

120×65×115

1260

ZSCB-50KVA

55×28×65

80×40×87

250

ZSCB-350KVA

95×45×83

120×65×115

1400

ZSCB-60KVA

55×28×65

80×40×87

280

ZSCB-400KVA

95×45×83

120×65×115

1550

ZSCB-80KVA

61×30×65

90×50×95

375

ZSCB-450KVA

95×45×83

120×65×115

1700

ZSCB-100KVA

61×30×65

90×50×95

440

ZSCB-630A

95×45×83

120×65×115

1950
