不銹鋼電阻器

發布時間: 2020-07-20 15:08　　來源: bjrgrs.com

產品概述：

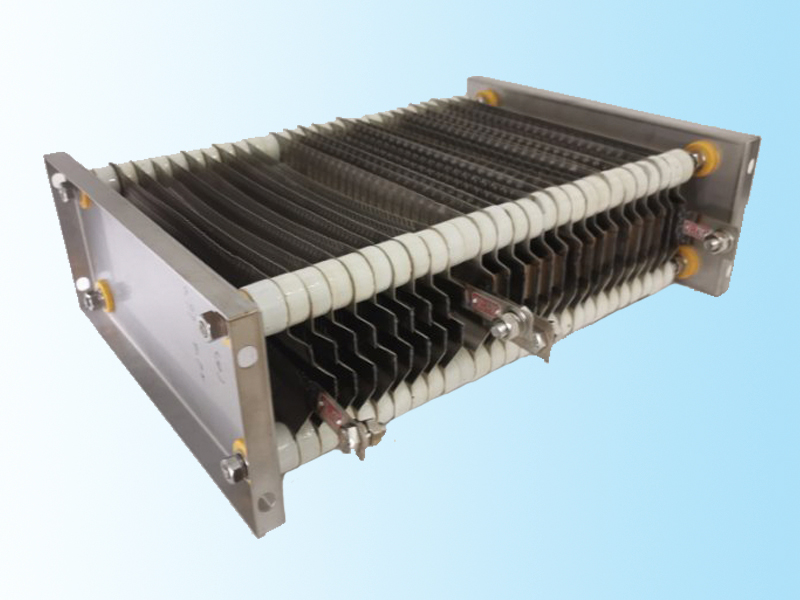

ZX18不銹鋼電阻器（簡稱不銹鋼電阻）

產品介紹

ZX18型電阻器系列由網狀不銹鋼電阻片組裝而成，電阻器適用于交流50Hz,電壓至1140V及直流電壓至1000V的電路中，主要用作電動機的起動、制動與調速電阻之用，其容量為5.6KW。電阻器元件采用焊接聯接無接觸電阻、耐振動、防腐蝕、無感應、電阻值穩定、單箱功率大、使用壽命長等優點，ZX18型電阻器單箱功率可生產成5.6KW、10KW二種標準箱。

ZX18系列產品現被廣泛替代ZX1、ZX2、ZX9、ZX12、ZX15配制成RS,RT,RK,RQ,RP,RY,RZ起動調整電阻器。

主要參數

ZX18-5.6KW

序號	產品型號	額定工作電流（A）	發熱時間常數（S）	電阻值（?）						元件數量	可替代電阻器
				阻值	分段阻值					元件數量	可替代電阻器
				R1-R6	R1-R2	R2-R3	R3-R4	R4-R5	R5-R6	20	ZX1系列 ZX9系列 ZX12系列 ZX15系列
1	ZX18-0.1	237	300	0.1	0.02	0.02	0.02	0.02	0.02	20
2	ZX18-0.14	200	215	0.14	0.028	0.028	0.028	0.028	0.028	20
3	ZX18-0.2	167	225	0.2	0.04	0.04	0.04	0.04	0.04	20
4	ZX18-0.28	141	235	0.28	0.056	0.056	0.056	0.056	0.056	20
5	ZX18-0.4	118	246	0.4	0.08	0.08	0.08	0.08	0.08	20
6	ZX18-0.56	100	205	0.56	0.112	0.112	0.112	0.112	0.112	20
7	ZX18-0.8	84	233	0.8	0.16	0.16	0.16	0.16	0.16	20
8	ZX18-1.1	71	197	1.1	0.22	0.22	0.22	0.22	0.22	20
9	ZX18-1.6	59	166	1.6	0.32	0.32	0.32	0.32	0.32	20
10	ZX18-2.2	50	202	2.2	0.44	0.44	0.44	0.44	0.44	20
11	ZX18-3	43	200	3	0.6	0.6	0.6	0.6	0.6	20
12	ZX18-4.2	37	185	4.2	0.84	0.84	0.84	0.84	0.84	20
13	ZX18-5.6	32	175	5.6	1.12	1.12	1.12	1.12	1.12	20
14	ZX18-8	27	179	8	1.6	1.6	1.6	1.6	1.6	20
15	ZX18-11	23	110	11	2.2	2.2	2.2	2.2	2.2	20
16	ZX18-16	19	90	16	3.2	3.2	3.2	3.2	3.2	20
17	ZX18-2	53	175	2	0.4	0.4	0.4	0.4	0.4	20	ZX2系列
18	ZX18-2.5	47	155	2.5	0.5	0.5	0.5	0.5	0.5	20
19	ZX18-3.3	41	134	3.3	0.66	0.66	0.66	0.66	0.66	20
20	ZX18-4	37	120	4	0.8	0.8	0.8	0.8	0.8	20
21	ZX18-5	34	95	5	1	1	1	1	1	20
22	ZX18-6.6	29	85	6.6	1.32	1.32	1.32	1.32	1.32	20
23	ZX18-7	28	160	7	1.4	1.4	1.4	1.4	1.4	20
24	ZX18-9	25	120	9	1.8	1.8	1.8	1.8	1.8	20
25	ZX18-11	23	105	11	2.2	2.2	2.2	2.2	2.2	20
26	ZX18-14.5	20	82	14.5	2.9	2.9	2.9	2.9	2.9	20
27	ZX18-19.5	17	90	19.5	3.9	3.9	3.9	3.9	3.9	20
28	ZX18-28	14	152	28	5.6	5.6	5.6	5.6	5.6	20
29	ZX18-35	13	118	35	7	7	7	7	7	20
30	ZX18-44	11	104	44	8.8	8.8	8.8	8.8	8.8	20
31	ZX18-58	9.8	80	58	11.6	11.6	11.6	11.6	11.6	20
32	ZX18-80	8.4	119	80	16	16	16	16	16	20

ZX18-10KW

序號	產品型號	額定工作電流（A）	發熱時間常數（S）	電阻值（?）						元件數量	可替代電阻器
				阻值	分段阻值					元件數量	可替代電阻器
				R1-R6	R1-R2	R2-R3	R3-R4	R4-R5	R5-R6	36	ZX1系列 ZX9系列 ZX12系列 ZX15系列
1	ZX18-0.18	237	300	0.18	0.03	0.03	0.03	0.03	0.03	36
2	ZX18-0.25	200	215	0.25	0.042	0.042	0.042	0.042	0.042	36
3	ZX18-0.36	167	225	0.36	0.09	0.09	0.09	0.09	0.09	36
4	ZX18-0.50	141	235	0.50	0.083	0.083	0.083	0.083	0.083	36
5	ZX18-0.72	118	246	0.72	0.12	0.12	0.12	0.12	0.12	36
6	ZX18-1.0	100	205	1.0	0.167	0.167	0.167	0.167	0.167	36
7	ZX18-1.44	84	233	1.44	0.24	0.24	0.24	0.24	0.24	36
8	ZX18-2.0	71	197	2.0	0.333	0.333	0.333	0.333	0.333	36
9	ZX18-2.8	59	166	2.8	0.467	0.467	0.467	0.467	0.467	36
10	ZX18-4.0	50	202	4.0	0.667	0.667	0.667	0.667	0.667	36
11	ZX18-5.4	43	200	5.4	0.9	0.9	0.9	0.9	0.9	36
12	ZX18-7.5	37	185	7.5	1.25	1.25	1.25	1.25	1.25	36
13	ZX18-10	32	175	10	1.667	1.667	1.667	1.667	1.667	36
14	ZX18-14.4	27	179	14.4	2.4	2.4	2.4	2.4	2.4	36
15	ZX18-20	23	110	20	3.333	3.333	3.333	3.333	3.333	36
16	ZX18-28	19	90	28	4.667	4.667	4.667	4.667	4.667	36
17	ZX18-3.6	53	175	3.6	0.6	0.6	0.6	0.6	0.6	36	ZX2系列
18	ZX18-4.5	47	155	4.5	0.75	0.75	0.75	0.75	0.75	36
19	ZX18-5.9	41	134	5.9	0.983	0.983	0.983	0.983	0.983	36
20	ZX18-7.2	37	120	7.2	1.2	1.2	1.2	1.2	1.2	36
21	ZX18-9.0	34	95	9.0	1.5	1.5	1.5	1.5	1.5	36
22	ZX18-11.8	29	85	11.8	1.967	1.967	1.967	1.967	1.967	36
23	ZX18-12.6	28	160	12.6	2.1	2.1	2.1	2.1	2.1	36
24	ZX18-16.2	25	120	16.2	2.7	2.7	2.7	2.7	2.7	36
25	ZX18-20	23	105	20	3.333	3.333	3.333	3.333	3.333	36
26	ZX18-26	20	82	26	4.333	4.333	4.333	4.333	4.333	36
27	ZX18-35	17	90	35	5.833	5.833	5.833	5.833	5.833	36
28	ZX18-50	14	152	50	8.333	8.333	8.333	8.333	8.333	36
29	ZX18-63	13	118	63	10.5	10.5	10.5	10.5	10.5	36
30	ZX18-79	11	104	79	13.17	13.17	13.17	13.17	13.17	36
31	ZX18-104	9.8	80	104	17.33	17.33	17.33	17.33	17.33	36
32	ZX18-144	8.4	119	144	24	24	24	24	24	24
